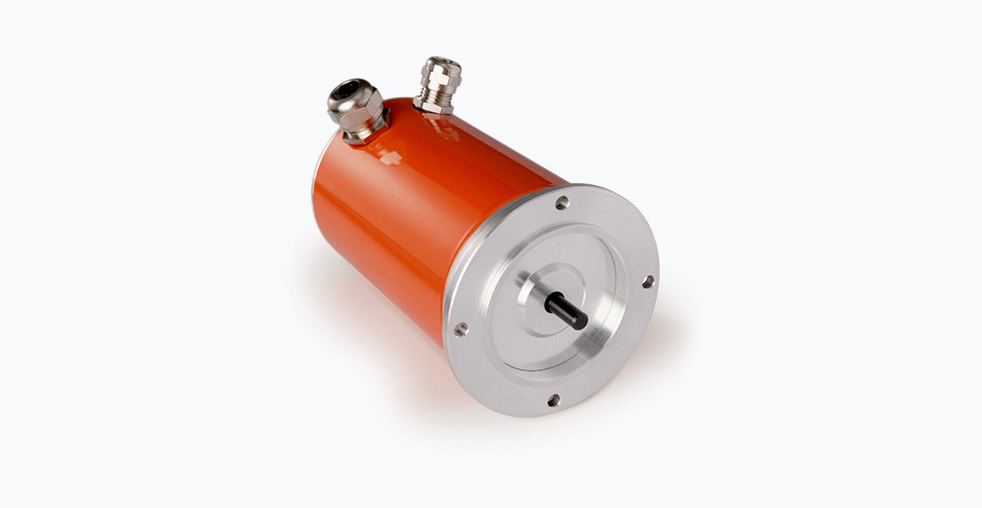

Абсолютный поворотный энкодер SIKO GP43: надежное решение для промышленности

Абсолютный поворотный энкодер SIKO GP43 представляет собой компактное и надежное устройство для точного измерения угла поворота в условиях серьезных механических нагрузок и сложных промышленных сред. Данная модель использует проверенную механическую технологию, что обеспечивает ее стабильную работу в приложениях, где оптические или магнитные системы могут оказаться менее эффективными.

Принцип действия и внутреннее устройство

Основу энкодера GP43 составляет редукторный потенциометр. Вращение входного вала через механический редуктор передается на потенциометр, который преобразует угловое положение в абсолютное аналоговое значение. В качестве выходного сигнала используется стандартный токовый сигнал 4–20 мА или сигнал напряжения.

Конструктивной особенностью устройства является встроенная проскальзывающая муфта. Она выполняет функцию механического предохранителя, защищая внутренний потенциометр и редуктор от повреждений в случае достижения предельных углов поворота или возникновения заблокированного состояния. Это решение значительно повышает надежность и срок службы энкодера при работе в условиях циклических и ударных нагрузок.

Конструкция и ключевые характеристики

Корпус энкодера выполнен из алюминия, что обеспечивает не только высокую прочность и стойкость к вибрациям, но и эффективный отвод тепла. Степень защиты IP65 гарантирует полную защиту от проникновения пыли и струй воды с любого направления, что позволяет эксплуатировать устройство в неблагоприятных производственных условиях, включая помещения с повышенной влажностью и запыленностью.

Энкодер оснащен сплошным валом диаметром 6 мм. Важной дополнительной функцией является возможность установки до трех кулачковых выключателей с индивидуальной настройкой моментов срабатывания. Это позволяет реализовать в одном устройстве функции дискретного контроля, например, выступать в роли концевых выключателей или простого программируемого контроллера.

Области применения

Широкий диапазон доступных передаточных чисел редуктора позволяет адаптировать один и тот же датчик к различным диапазонам измерения угла. Это дает инженерам возможность использовать модель GP43 для задач с разными требованиями к углу поворота и точности, подбирая соответствующий редуктор без необходимости замены всей модели датчика.

Основные сферы применения энкодера GP43 связаны с областями, где требуются надежность и простота аналогового интерфейса:

• Поворотные механизмы: Позиционирование стрел автомобильных кранов, манипуляторов грузоподъемной техники и рабочих органов экскаваторов.
• Системы с ограниченным ходом: Точное определение положения заслонок, дроссельных заслонок и рычагов управления в замкнутых системах автоматического регулирования.
• Мобильная гидравлика: Обратная связь по положению регулирующих элементов в гидравлических системах строительной и сельскохозяйственной техники.
• Промышленное оборудование: Управление положением различных механизмов в станках, конвейерах и смесительных установках.

Монтаж устройства стандартен для энкодеров такого класса. Для обеспечения максимального срока службы важно обеспечить правильную соосность вала и минимизировать воздействие радиальных и осевых нагрузок, которые могут привести к ускоренному износу подшипниковых узлов.

Сравнение с другими моделями энкодеров SIKO

Продуктовая линейка SIKO включает различные типы энкодеров, что позволяет выбрать оптимальное решение для конкретных задач. Модель GP43 занимает в ней определенную нишу, предлагая аналоговое решение с механическим принципом действия.

Модели, такие как WV36M/CAN, ориентированы на интеграцию в сложные цифровые системы управления с сетевыми протоколами, в то время как GP43 предоставляет простое и надежное решение для систем с аналоговым управлением. Модель AH36M, с другой стороны, предлагает преимущества, связанные с простотой монтажа благодаря конструкции с полой осью.

Заключение

Абсолютный поворотный энкодер SIKO GP43 является специализированным решением для задач, где ключевыми требованиями являются механическая надежность, простота интеграции в аналоговые системы управления и расширенная функциональность за счет использования кулачковых выключателей. Сочетание редукторного потенциометра, защитной муфты и прочного корпуса делает его подходящим выбором для создания долговечных и безотказных систем в машиностроении, гидравлике и других отраслях промышленности.
