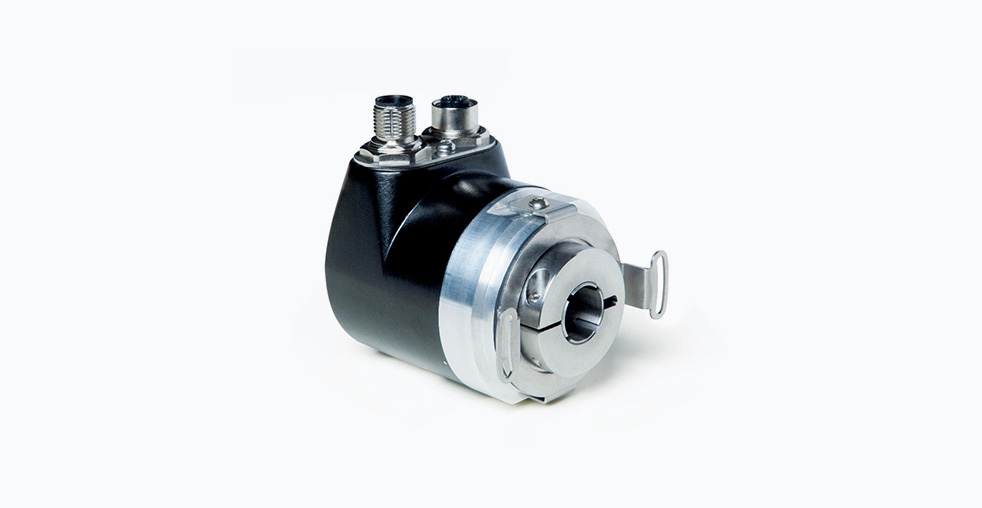

Абсолютный энкодер SIKO WH58MR

SIKO WH58MR представляет собой абсолютный магнитный поворотный энкодер с резервированной архитектурой, разработанный специально для эксплуатации в составе мобильной рабочей техники. Устройство предназначено для точного и надежного определения углового положения вращающихся валов в системах, где предъявляются повышенные требования к функциональной безопасности и стойкости к сложным условиям окружающей среды. Принцип его действия основан на бесконтактном магнитном измерении, что обеспечивает долговечность и устойчивость к загрязнениям.

Принцип действия и область применения

Энкодер WH58MR функционирует на основе магнитной технологии абсолютных измерений. В отличие от инкрементальных энкодеров, он определяет абсолютный угол положения вала сразу после включения питания, без необходимости выполнения процедуры обнуления или поиска референтной метки. Это ключевое преимущество для систем, где повторяющийся запуск из известной позиции критически важен. Конструкция с полым валом диаметром 15 миллиметров позволяет осуществлять прямой монтаж устройства на ось, что упрощает механическую интеграцию и повышает общую жесткость системы.

Основная сфера применения энкодера — мобильные машины и транспортные средства, включая дорожно-строительную, сельскохозяйственную, подъемно-транспортную и коммунальную технику. В этих областях оборудование подвергается интенсивным вибрациям, ударным нагрузкам, воздействию влаги, пыли и широкому диапазону температур. Энкодер WH58MR спроектирован для работы в таких экстремальных условиях, обеспечивая при этом соответствие высоким стандартам функциональной безопасности.

Технические характеристики

В таблице приведены основные параметры, определяющие функциональность и эксплуатационные пределы устройства.

Конструкция и показатели безопасности

Корпус энкодера изготовлен из литого под давлением алюминия с химическим конверсионным покрытием. Фланец выполнен из алюминия, а вал — из нержавеющей стали, что обеспечивает высокую коррозионную стойкость и механическую прочность. Устройство демонстрирует исключительную устойчивость к внешним воздействиям, сохраняя работоспособность при вибрациях до 100 м/с² и ударных нагрузках до 500 м/с², что подтверждается испытаниями по стандартам EN 60068-2-6 и EN 60068-2-27.

Как устройство функциональной безопасности, WH58MR обладает резервированной измерительной системой. Параметры его надежности характеризуются средним временем наработки на отказ для каждого канала, составляющим 580 лет при температуре 60°C. Вероятность опасного отказа в час находится на уровне 1.0E-09, а среднее диагностическое покрытие достигает 77% при той же температуре. Эти параметры позволяют применять энкодер в системах, требующих соответствия уровню исполнения безопасности PLd по стандарту ISO 13849.

Монтаж и подключение

При установке энкодера критически важно обеспечить минимальное радиальное и осевое биение вала. Допустимая нагрузка на вал ограничена 80 Н в радиальном направлении и 40 Н в осевом. Категорически запрещается любая механическая обработка вала, фланца или корпуса устройства, так как это может нарушить его герметичность и механическую целостность.

Для электрического подключения предусмотрено несколько вариантов исполнения: с открытым кабелем или с одним-двумя разъемами стандарта M12. Исполнение с двумя разъемами позволяет организовать топологию полевой шины типа «сквозной проход», что упрощает разводку проводки в сложных системах. Распиновка для подключения питания и сети CAN соответствует отраслевым стандартам.

Модульная архитектура PURE.MOBILE

Платформа PURE.MOBILE является модульной концепцией, которая позволяет адаптировать базовый энкодер под специфические задачи за счет установки опциональных плат расширения. Это предоставляет инженерам значительную гибкость без изменения механической части системы.

К доступным модулям расширения относятся:

• Встраиваемый датчик наклона (обозначение IK1), который измеряет угол наклона по одной оси с разрешением 0.01° и точностью ±0.1°.
• Поворотные переключатели (DIP), позволяющие осуществлять базовую конфигурацию устройства, такую как установка адреса на шине CAN и скорости передачи данных, непосредственно на месте эксплуатации без применения дополнительного программного обеспечения или инструментов.

Сравнение в продуктовой линейке и с аналогами

В семействе абсолютных энкодеров SIKO RotoLine с корпусом диаметром 58 миллиметров модель WH58MR занимает нишу устройств с полым валом. Для сравнения, модель WV58MR из того же семейства оснащена сплошным валом, что определяет различия в способе монтажа и механической интеграции. Конструкция с полым валом часто является предпочтительной в приложениях, где требуется компактность и прямой монтаж на вал без использования дополнительных муфт.

Среди аналогов других производителей можно выделить магнитные абсолютные энкодеры с интерфейсом CANopen, такие как серия AVM от компании ifm electronic или модульные энкодеры от Turck. Модели ifm AVM также предлагают степень защиты IP67 и интерфейс CANopen, но могут иметь различия в механическом исполнении и параметрах функциональной безопасности. Энкодеры Turck часто характеризуются модульной конструкцией и широким набором опций подключения. Ключевым дифференцирующим фактором WH58MR является его сертификация для применения в системах функциональной безопасности и наличие официального одобрения от Федерального ведомства Германии по автотранспорту для использования в транспортных средствах.

Заключение

Абсолютный энкодер SIKO WH58MR является специализированным решением для точного и надежного контроля положения в мобильной технике, работающей в тяжелых условиях. Его конструкция с полым валом, резервированная архитектура, соответствующая высоким стандартам безопасности, и модульный принцип построения на основе платформы PURE.MOBILE делают его технически обоснованным выбором для инженерных приложений, где критически важны отказоустойчивость, долговечность и адаптивность системы.
