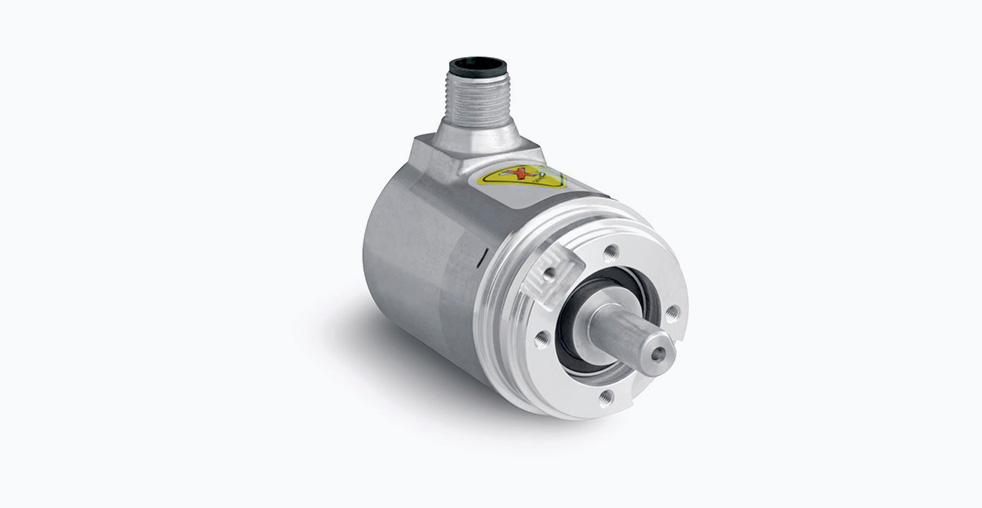

Абсолютный магнитный многооборотный энкодер SIKO WV3650M

Введение в технологию абсолютных магнитных энкодеров

Абсолютный магнитный многооборотный энкодер SIKO WV3650M представляет собой высокотехнологичное устройство для точного измерения угла поворота и подсчета количества оборотов вращающегося вала. В отличие от инкрементальных энкодеров, которые определяют относительное перемещение, абсолютные энкодеры предоставляют уникальное значение позиции сразу после включения питания, что исключает необходимость в процедуре поиска нулевой точки. Принцип действия WV3650M основан на бесконтактном магнитном измерении, где магнитное поле, создаваемое постоянным магнитом, взаимодействует с датчиками Холла, что обеспечивает высокую надежность в сложных условиях эксплуатации.

Технические характеристики и конструктивные особенности

Энкодер SIKO WV3650M обладает комплексом технических характеристик, которые определяют его применение в различных отраслях промышленности.

Конструкция и механические особенности

Корпус энкодера выполнен из материалов, устойчивых к воздействию масел и химических веществ. Сплошной вал диаметром 6 мм обеспечивает повышенную устойчивость к механическим нагрузкам. Двойные шарикоподшипники гарантируют длительный срок службы даже при работе в условиях повышенных радиальных и осевых нагрузок. Компактные габариты устройства позволяют устанавливать его в ограниченном пространстве, что особенно важно при модернизации существующего оборудования.

Электронные интерфейсы и коммуникационные возможности

Многообразие выходных интерфейсов делает WV3650M универсальным решением для интеграции в различные системы управления. Аналоговые выходы могут быть настроены на различные диапазоны напряжения или тока, что упрощает замену устаревших датчиков. Цифровые интерфейсы SSI и CAN обеспечивают высокоскоростную и помехозащищенную передачу данных. Интерфейс IO-Link предоставляет возможности двустороннего обмена данными, удаленной диагностики и параметризации, что соответствует концепциям интеллектуального производства.

Области применения и примеры использования

Благодаря сочетанию точности, надежности и компактности, энкодер WV3650M находит применение в различных отраслях промышленности.

Промышленная автоматизация и робототехника

В промышленных роботах и манипуляторах энкодер используется для точного позиционирования звеньев и определения углов поворота в сервоприводах. Высокая виброустойчивость и защита от загрязнений обеспечивают стабильную работу в условиях интенсивной эксплуатации. Многооборотная функция позволяет отслеживать положение механизмов, совершающих значительное количество оборотов.

Мобильная техника и транспортные системы

В строительной, сельскохозяйственной и специальной технике энкодер применяется для контроля положения рабочих органов: стрел кранов, отвалов бульдозеров, поворотных платформ. Широкий температурный диапазон позволяет использовать устройство в неотапливаемых помещениях и в условиях переменчивого климата. Интерфейс CAN, в частности протокол SAE J1939, обеспечивает совместимость с системами управления транспортными средствами.

Энергетика и процессная промышленность

В нефтегазовой, химической и энергетической отраслях энкодер используется для позиционирования запорно-регулирующей арматуры, управления заслонками и другими механизмами. Взрывозащищенные исполнения, доступные в аналогичных моделях, позволяют применять устройства на объектах с повышенными требованиями безопасности.

Сравнение с другими моделями энкодеров

Для понимания места WV3650M в продуктовом ряду полезно рассмотреть его отличия от других моделей энкодеров.

Рекомендации по установке и настройке

Монтаж и механическое подключение

При установке энкодера со сплошным валом необходимо обеспечить точную соосность с соединительным валом механизма. Несоосность может привести к преждевременному износу подшипников и снижению точности измерений. Для компенсации возможных несоосностей рекомендуется использовать упругие муфты. Максимально допустимые радиальные и осевые нагрузки указаны в технической документации производителя.

Электрическое подключение и конфигурация

Энкодер требует стабилизированного источника питания в диапазоне 10-30 В постоянного тока. Выбор интерфейса связи зависит от конкретной системы управления. Аналоговые выходы удобны для простых систем контроля, тогда как цифровые интерфейсы предпочтительны для сложных автоматизированных систем. Функция программной конфигурации аналоговых выходов позволяет адаптировать диапазон измерений под требования конкретного применения.

Эксплуатация и техническое обслуживание

Благодаря магнитному принципу действия и отсутствию механических компонентов в системе отсчета оборотов, энкодер WV3650M не требует регулярного технического обслуживания. Герметичный корпус с классом защиты IP67 позволяет работать в условиях повышенной запыленности и влажности. В случае загрязнения внешней поверхности рекомендуется очистка мягкой тканью без использования агрессивных химических веществ.

Перспективы развития технологии магнитных энкодеров

Современные тенденции в развитии магнитных энкодеров включают повышение разрешающей способности, увеличение скорости передачи данных и расширение функциональности за счет встроенных вычислительных возможностей. Интеграция с промышленными сетями передачи данных и облачными платформами позволяет создавать комплексные системы мониторинга и диагностики оборудования. Разработки в области материаловедения способствуют созданию моделей для работы в экстремальных условиях, включая повышенный радиационный фон и сверхнизкие температуры.
