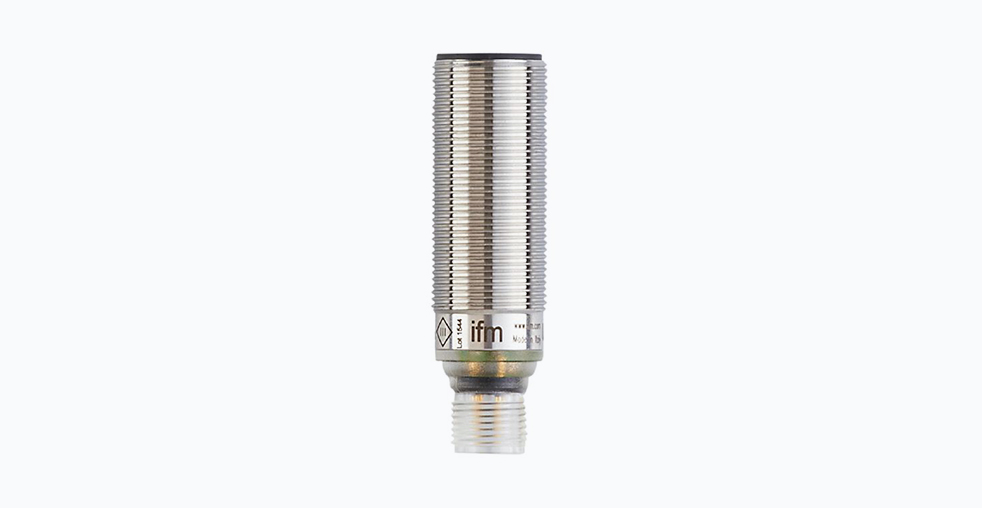

Ультразвуковой датчик IFM UGT525: технические характеристики и применение

Ультразвуковой датчик IFM UGT525 предназначен для решения сложных задач промышленной автоматизации, где традиционные оптические и индукционные сенсоры демонстрируют недостаточную эффективность. Его ключевое преимущество — надежное обнаружение объектов независимо от их оптических свойств, что делает его незаменимым инструментом в современных автоматизированных системах.
Технические характеристики
Датчик UGT525 сочетает в себе высокую точность измерений и устойчивость к сложным условиям эксплуатации. Его конструкция и функциональные особенности разработаны для интеграции в различные промышленные среды.
Основные технические параметры:
- Диапазон измерений: от 60 до 800 мм. Это позволяет использовать один датчик для разнообразных применений: от обнаружения мелких деталей на близком расстоянии до мониторинга уровня в крупных емкостях.
- Разрешение: 3 мм. Высокая точность обеспечивает надежное позиционирование и детектирование даже незначительных изменений положения объекта.
- Выходной сигнал: PNP с переключаемыми контактами NO/NC. Это предоставляет гибкость при подключении к различным типам управляющего оборудования.
- Интерфейс связи: IO-Link. Цифровой протокол обеспечивает удаленную настройку параметров, расширенную диагностику и мониторинг состояния датчика в реальном времени.
- Конструктивное исполнение: Цилиндрический корпус из нержавеющей стали с резьбой M18 и длиной 60,5 мм. Компактные размеры и прочный материал обеспечивают устойчивость к механическим воздействиям, вибрациям и коррозии.
- Питание: постоянный ток напряжением от 10 до 30 В. Широкий диапазон питающего напряжения гарантирует стабильную работу при колебаниях в промышленной сети.
- Температурный диапазон: от -20 до +70 °C. Оборудование сохраняет работоспособность в условиях низких и высоких температур, что характерно для неотапливаемых складов или жарких производственных цехов.
- Степень защиты: IP67. Полная защита от проникновения пыли и возможность кратковременного погружения в воду позволяют применять датчик в условиях повышенной влажности, запыленности или при необходимости мойки оборудования под давлением.
- Частота переключения: 5 Гц. Данный показатель является оптимальным для большинства применений в логистике, упаковке и контроле уровня.
Сводные технические характеристики IFM UGT525
Параметр | Значение | Примечание |
---|---|---|
Диапазон измерения | 60–800 мм | Со стандартной мишенью 100×100 мм |
Разрешение | 3 мм | Высокая точность позиционирования |
Выходной сигнал | PNP, NO/NC | Гибкость подключения |
Интерфейс | IO-Link | Диагностика, параметризация, данные процесса |
Питание | 10–30 V DC | Устойчивость к перепадам напряжения |
Корпус | Нержавеющая сталь, M18x1 | Устойчивость к коррозии и механическим воздействиям |
Степень защиты | IP67 | Для тяжелых условий эксплуатации |
Рабочая температура | -20…+70 °C | Широкий климатический диапазон |
Принцип действия и конструктивные особенности
UGT525 является ультразвуковым диффузным датчиком. Принцип его работы основан на излучении ультразвукового импульса и анализе сигнала, отраженного от объекта. В отличие от оптических сенсоров, ультразвук не зависит от цвета, прозрачности или коэффициента отражения поверхности объекта. Это позволяет надежно детектировать стеклянные и пластиковые емкости, прозрачную пленку, глянцевый металл и темные материалы, поглощающие свет.
Корпус из нержавеющей стали обеспечивает высокую стойкость к коррозии, воздействию масел, охлаждающих жидкостей и других агрессивных сред, типичных для промышленных предприятий. Стандартная резьба M18 упрощает монтаж и унифицирует его с другими промышленными датчиками.
Для визуальной диагностики на корпусе расположены два светодиодных индикатора:
- Зеленый индикатор эхо-сигнала: активируется при получении корректного отраженного сигнала, подтверждая обнаружение объекта.
- Желтый индикатор статуса: отображает состояние выходного сигнала и служит вспомогательным инструментом при настройке.
Ключевые преимущества и области применения
Интеграция в концепцию Индустрии 4.0 через IO-Link является одним из наиболее значимых преимуществ датчика. Этот интерфейс позволяет не только передавать данные измерений, но и удаленно изменять настройки устройства через контроллер, осуществлять мониторинг его состояния и реализовывать стратегии прогнозного обслуживания. Функция копирования параметров значительно ускоряет масштабирование и замену оборудования на производственной линии.
Универсальность обнаружения различных материалов устраняет необходимость использования нескольких типов датчиков для разных задач, что упрощает логистику и снижает стоимость владения.
Прочный корпус и высокая степень защиты делают UGT525 предпочтительным выбором для пищевой, химической, фармацевтической промышленности и деревообработки, где возможны повышенная влажность, пыль и регулярная мойка оборудования.
Особенности монтажа и эксплуатации
Для обеспечения максимальной эффективности датчика необходимо учитывать несколько факторов.
Мертвая зона, которая составляет примерно 60 мм от поверхности чувствительного элемента, является особенностью всех ультразвуковых датчиков. Обнаружение объектов в этой зоне невозможно, что важно учитывать при проектировании установки.
Звукопоглощающие материалы, такие как пористая резина или войлок, а также сильно неровные поверхности могут снижать надежность обнаружения. В таких случаях может потребоваться точная настройка или использование специальной отражательной пластины.
Датчик оснащен системой автоматической температурной компенсации, которая нивелирует влияние изменения температуры воздуха на скорость звука, обеспечивая стабильные показания в течение всего рабочего диапазона температур.
Использование открытого стандарта IO-Link и стандартного разъема M12 гарантирует простую интеграцию с оборудованием ведущих производителей систем автоматизации, таких как Siemens, Beckhoff, Phoenix Contact и других.
Типовые сценарии применения IFM UGT525
Отрасль | Применение | Преимущество |
---|---|---|
Пищевая промышленность | Контроль уровня прозрачных жидкостей в стеклянных или пластиковых тарах; обнаружение прозрачной пленки в упаковочных машинах. | Нечувствительность к пару, влаге и постоянным мойкам. |
Логистика и упаковка | Подсчет коробок на конвейере; обнаружение прозрачной термоусадочной пленки. | Надежное обнаружение объектов независимо от цвета и фактуры. |
Автомобильная промышленность | Контроль наличия деталей на конвейере (резиновых уплотнителей, пластиковых элементов). | Стабильная работа с поверхностями, плохо отражающими свет. |
Хранение и складирование | Контроль уровня сыпучих материалов в бункерах. | Нечувствительность к запыленности, которая критична для оптических датчиков. |
Сравнение с аналогами
На рынке промышленных ультразвуковых датчиков продукция IFM конкурирует с решениями таких компаний, как Pepperl+Fuchs, Balluff, SICK и Banner Engineering. Датчики Pepperl+Fuchs серии UC часто имеют схожие характеристики по степени защиты и диапазонам измерений, но могут отличаться интерфейсами связи. Например, некоторые модели предлагают в качестве опции аналоговый выход 4–20 мА вместо IO-Link. Датчики Balluff серии BOS отличаются компактными размерами и ультразвуковой частотой, что позволяет в некоторых случаях уменьшить мертвую зону. Оборудование SICK, такое как серия UM30, известно своими продвинутыми алгоритмами обработки сигнала для работы с сложными поверхностями, но часто имеет более высокую стоимость. Датчики Banner Engineering серии QS18 предлагают экономичное решение для базовых задач, но могут уступать в функциональности и диапазоне рабочих температур.
IFM UGT525 занимает устойчивую позицию на рынке, предлагая баланс между надежностью, функциональностью, предоставляемой IO-Link, и устойчивостью к суровым условиям эксплуатации.
Заключение
Ультразвуковой датчик IFM UGT525 представляет собой специализированное решение для задач, где традиционные методы обнаружения оказываются неэффективными. Его основными преимуществами являются способность работать с проблемными материалами, устойчивость к экстремальным условиям и возможность глубокой интеграции в современные промышленные сети передачи данных. Для инженера это означает повышение надежности, диагностируемости и гибкости производственных процессов.
