Moeller — . Интерфейс.модуль DMI для NZM - 260217

Артикул «Первый ZIP»:861093
Артикул производителя:260217
Доп. код производителя:NZM-XDMI612
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: 35-49 дней.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос завтра 28.07.2025 в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент Дополнительное оснащение
    Принадлежности Диагностика, коммуникация
    Описание

    Включая соединительный кабель NZM-XDMI-CAB между NZM и DMI (длина: 2 м)

    • Запрос диагностических и эксплуатационных данных
    • Регистрация значений тока, функция пускателя двигателя, настройка параметров
    • Управление автоматическими выключателями с электронными расцепителями
    • Широкие возможности дистанционной диагностики и управления через полевую шину в комбинации с подключением полевой шины NZM-XDMI-DPV1
    • Дистанционная настройка параметров
    Стандарт/сертификат IEC
    Типоразмер NZM2/3/4
    указания

    Используется только в комбинации с автоматическим выключателем с электронными расцепителями.

    Технические характеристики

    Общая информация
    Размеры (Ш x В x Г) мм107,5 x 90 x 53
    Монтажные модули Ширина 6 установочных мест
    Вес кг0.3
    Монтаж DIN рейка IEC/EN 60715, 35 мм
    Климатические внешние условия
    Рабочая температура °C0 по +55
    установочное положение вертикально или горизонтально
    Конденсация Предотвратить конденсацию, воспользовавшись соответствующими мерами
    ЖК индикатор (уверенное считывание) °C
    LCD 0 по +55
    Хранение/транспорт °C
    Хранение ϑ°C-40 - +70
    относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) %5-95
    Давление воздуха (эксплуатация) hPa795-1080
    Коррозионная устойчивость см³/м³
    IEC/EN 60068-2-424 дня SO2см³/м³10
    IEC/EN 60068-2-434 дня H2Sсм³/м³1
    Механические внешние условия
    Степень загрязнения 2
    Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP20
    Колебания (IEC/EN 60068-2-6) Гц
    постоянная амплитуда 0,15 мм Гц10-57
    постоянное ускорение 2 г Гц57-150
    Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс Шоки18
    Падение (IEC/EN 60068-2-31)Высота падениямм50
    свободное падение, в упаковке (IEC/EN 60068-2-32) M1
    Электропитание
    Допустимый диапазон В пост. тока20.4-28.8
    Остаточная пульсация %5
    Входной ток при 24 В постоянного тока
    при 24 В пост. тока мА210
    Посадки напряжения мс≤10
    Потеря мощности при 24 В пост. тока W5

    Bauartnachweis nach IEC/EN 61439

    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0
    PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604)
    Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010])
    Supply voltage AC 50 Hz V0 - 0
    Supply voltage AC 60 Hz V0 - 0
    Supply voltage DC V24 - 24
    Voltage type of supply voltage DC
    Supporting protocol for TCP/IP No
    Supporting protocol for PROFIBUS No
    Supporting protocol for CAN No
    Supporting protocol for INTERBUS No
    Supporting protocol for ASI No
    Supporting protocol for KNX No
    Supporting protocol for MODBUS No
    Supporting protocol for Data-Highway No
    Supporting protocol for DeviceNet No
    Supporting protocol for SUCONET No
    Supporting protocol for LON No
    Supporting protocol for SERCOS No
    Supporting protocol for PROFINET IO No
    Supporting protocol for PROFINET CBA No
    Supporting protocol for Foundation Fieldbus No
    Supporting protocol for EtherNet/IP No
    Supporting protocol for AS-Interface Safety at Work No
    Supporting protocol for DeviceNet Safety No
    Supporting protocol for INTERBUS-Safety No
    Supporting protocol for PROFIsafe No
    Supporting protocol for SafetyBUS p No
    Supporting protocol for other bus systems No
    Radio standard Bluetooth No
    Radio standard WLAN 802.11 No
    Radio standard GPRS No
    Radio standard GSM No
    Radio standard UMTS No
    IO link master No
    System accessory Yes
    Degree of protection (IP) IP20
    With potential separation No
    Fieldbus connection over separate bus coupler possible No
    Rail mounting possible Yes
    Wall mounting/direct mounting No
    Front build in possible Yes
    Rack-assembly possible No
    Suitable for safety functions No
    Category according to EN 954-1 -
    SIL according to IEC 61508 None
    Performance level acc. to EN ISO 13849-1 None
    Appendant operation agent (Ex ia) No
    Appendant operation agent (Ex ib) No
    Explosion safety category for gas None
    Explosion safety category for dust -
    Width mm105
    Height mm90
    Depth mm55

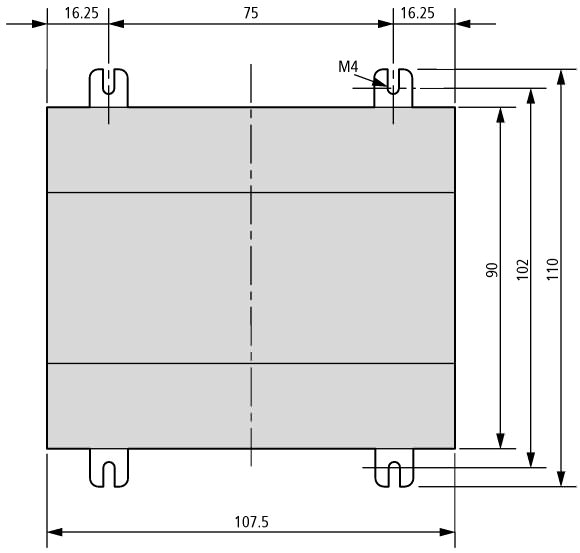

    Размеры

  • IL01219009Z (AWA1230-2001) Интерфейс данных управленияIL01219009Z2010_10.pdf
    MN01219002Z (AWB1230-1441) Kommunikations-System Leistungsschalter - DeutschMN01219002Z_DE.pdf
    MN01219002Z (AWB1230-1441) Communications system circuit-breakers - EnglishMN01219002Z_EN.pdf
    MN01219003Z (AWB1230-1459) NZM-Diagnose und DMI-Konfiguration - DeutschMN01219003Z_DE.pdf
    MN01219003Z (AWB1230-1459) NZM diagnostic and DMI-configuration - EnglishMN01219003Z_EN.pdf
    MN05013007Z (AWB2528-1427) DeviceNet-Slave-Anschaltung - DeutschMN05013007Z_DE.pdf
    MN05013007Z (AWB2528-1427) DeviceNet slave connection - EnglishMN05013007Z_EN.pdf
